Swing Check Valves: Aplikasi hingga Pertimbangan Desain Sebelum Membeli

Setiap detik, ribuan liter fluida bergerak melalui jaringan pipa industri. Namun, apa jadinya jika aliran itu tiba-tiba berbalik arah? Untuk mencegah risiko ini, digunakanlah Swing Check Valves. Fungsi utama katup ini adalah untuk mencegah aliran balik dengan membuka saat aliran maju, kemudian menutup saat aliran balik.

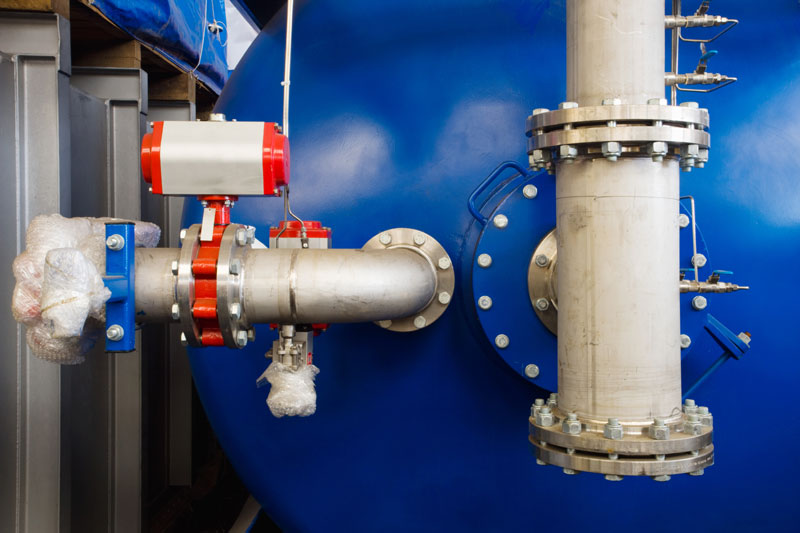

Sumber : Envato

Lantas, bagaimana cara kerjanya, ada berapa tipe, dan hal-hal teknis apa saja yang perlu diperhatikan sebelum membeli? Simak ulasannya di sini!

Bagaimana Cara Kerja Swing Check Valves?

Swing check valve adalah katup sederhana yang dirancang untuk aliran satu arah cairan atau gas. Katup ini memiliki cakram yang dipasang pada engsel, sehingga bisa bergerak bebas mengikuti tekanan fluida. Ketika kondisi katup tertutup, cakram tersebut melekat pada area segel di sisi masuk untuk mencegah aliran balik.

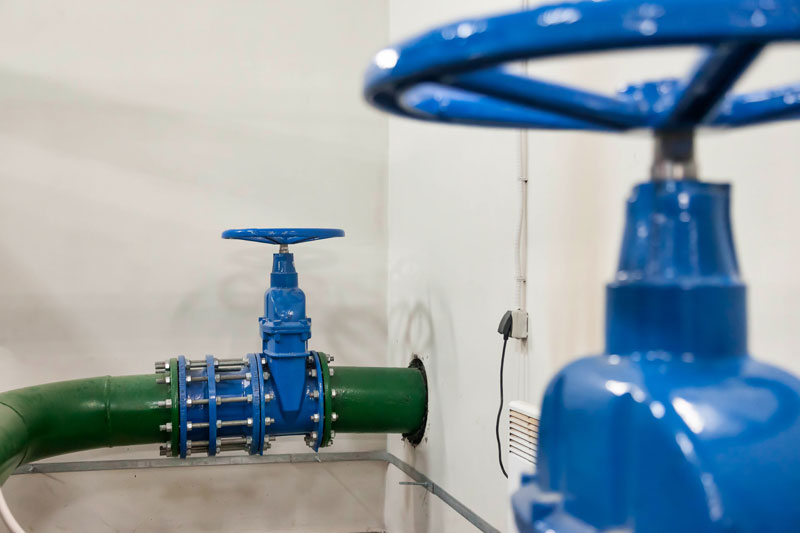

Sumber : Envato

Lalu, apa yang terjadi ketika tekanan fluida meningkat? Jika tekanan dari arah masuk melebihi nilai tekanan buka (cracking pressure), cakram akan terangkat dan membuka jalur aliran. Fluida pun dapat mengalir dengan lancar menuju sisi hilir.

Namun, ketika tekanan mulai melemah atau alirannya berhenti, cakram otomatis kembali ke posisi tertutup. Mekanisme ini membuat katup mampu menghentikan aliran balik tanpa intervensi manual, sekaligus menjaga integritas sistem perpipaan agar tetap aman.

Ada beberapa jenis swing check valve yang umumnya dipilih untuk sistem atau proyek spesifik, seperti:

• Standard
• Silent (non-slam) check valve
• Tilting (cakram miring)
• Hinged check valve

Aplikasi Swing Check Valves

Setelah memahami prinsip kerjanya, Anda mungkin penasaran, di industri apa saja katup ini digunakan? Berikut beberapa aplikasinya yang paling umum:

• Industri perminyakan dan gas sering memanfaatkan check valve anti-banting yang mampu meminimalkan fenomena water hammer, yaitu lonjakan tekanan dalam sistem perpipaan yang terjadi karena katup menutup secara tiba-tiba atau pompa mati mendadak.
• Sistem pasokan air dan pengolahan air limbah membutuhkan swing check valve untuk membantu mencegah aliran balik yang dapat mencemari sumber air utama. Sedangkan pada instalasi pengolahan air limbah, katup berfungsi mengontrol arah aliran agar air terkontaminasi tidak kembali ke jalur yang bersih.
• Pembangkit listrik memerlukan katup ini untuk melindungi turbin dan komponen vital lainnya dari kerusakan serius, terutama jika terjadi aliran balik.
• Sistem perpipaan dan perumahan memanfaatkan check valve ini pada saluran air rumah tangga untuk mencegah aliran balik dari pipa distribusi atau drainase.
• Sistem HVAC (Heating, Ventilation, and Air Conditioning) membutuhkan swing check valve guna menjaga aliran refrigeran atau air panas dan dingin bergerak sesuai arah yang diinginkan.

Apa Saja yang Perlu Dipertimbangkan Sebelum Membeli Swing Check Valves?

Sebelum membeli katup ini untuk kebutuhan operasional industri Anda, pertimbangkan beberapa faktor teknis berikut:

1. Jenis dan sifat fluida

Karakteristik fluida, mulai dari komposisi, tingkat viskositas, hingga suhu operasional, akan sangat menentukan jenis material dan desain katup yang tepat. Jika fluida bersifat korosif atau mengandung partikel abrasif, misalnya, sebaiknya pilih katup dengan lapisan pelindung khusus agar tidak cepat aus.

2. Tekanan dan laju aliran

Kedua faktor ini menentukan ukuran serta rating tekanan yang sesuai. Jika Anda memilih katup yang tidak sesuai kapasitas, potensi kebocoran atau keausan berlebihan bisa muncul jauh sebelum masa pakainya berakhir. Oleh sebab itu, pastikan spesifikasi katup sejalan dengan parameter operasi sistem Anda.

3. Pemeliharaan dan Aksesibilitas

Jika katup ditempatkan di area yang sempit atau tertutup, proses inspeksi dan servis akan menjadi lebih sulit. Oleh karena itu, memilih desain swing check valve yang mudah diakses dapat membantu menjaga keandalan jangka panjang.

4. Tata letak sistem perpipaan

Dimensi fisik dan tata letak sistem perpipaan juga dapat menentukan jenis swing check valve yang dapat digunakan. Jika ruang pemasangan terbatas, desain katup yang lebih ringkas seperti tipe tilting (cakram miring) bisa menjadi pilihan.

5. Desain full vs through waterway

Sebagian besar swing check valve memakai desain full waterway. Pada desain ini, ukuran port dibuat setara dengan diameter pipa sehingga aliran dapat bergerak dengan lancar tanpa hambatan signifikan.

Sementara itu, pada desain through waterway diameter pipa dipertahankan lurus tanpa penyempitan. Meskipun desain ini dapat mengurangi kehilangan tekanan, kebutuhan sudut ayun cakram yang lebih besar justru dapat meningkatkan risiko slamming.

Pada akhirnya, memahami Swing Check Valves bukan hanya soal memilih komponen untuk sistem perpipaan, tapi juga tentang bagaimana Anda membaca kebutuhan sistem secara menyeluruh. Pasalnya, setiap detail mulai dari jenis fluida hingga desain jalur air mewakili konsekuensi teknis yang akan berdampak langsung pada stabilitas operasional.
